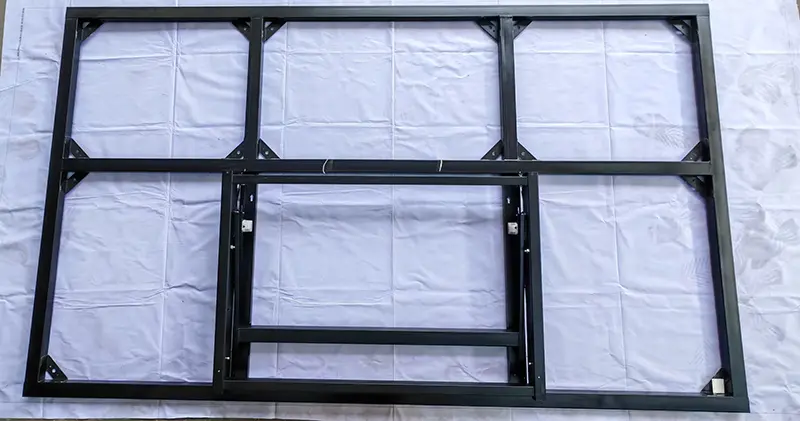

LCD 100 インチ垂直油圧ブラケット

LCD 100 インチ垂直油圧ブラケットは、100 インチ LCD 巨大スクリーン用に設計された超高耐久サポート システムです (102/105 インチ モデルにも対応)。 98 インチ以下のスクリーン用のブラケットとは異なり、裸の 100 インチ スクリーンの重量は通常 130 kg を超え、高さは約 2.2 メートルあり、壁に取り付けるだけでは安全に支えることができません。この製品は、補助壁耐荷重と床サポートを組み合わせたハイブリッド構造を特徴としています。ほとんどの垂直荷重は地面に伝達されますが、壁は転倒を防止し、位置を固定するためにのみ機能します。

素材と職人技

1.メインフレーム:

厚く幅広の冷間圧延鋼板に補強リブを施し、変形することなく耐荷重性とねじれ耐性を高めています。

2. 油圧システム:

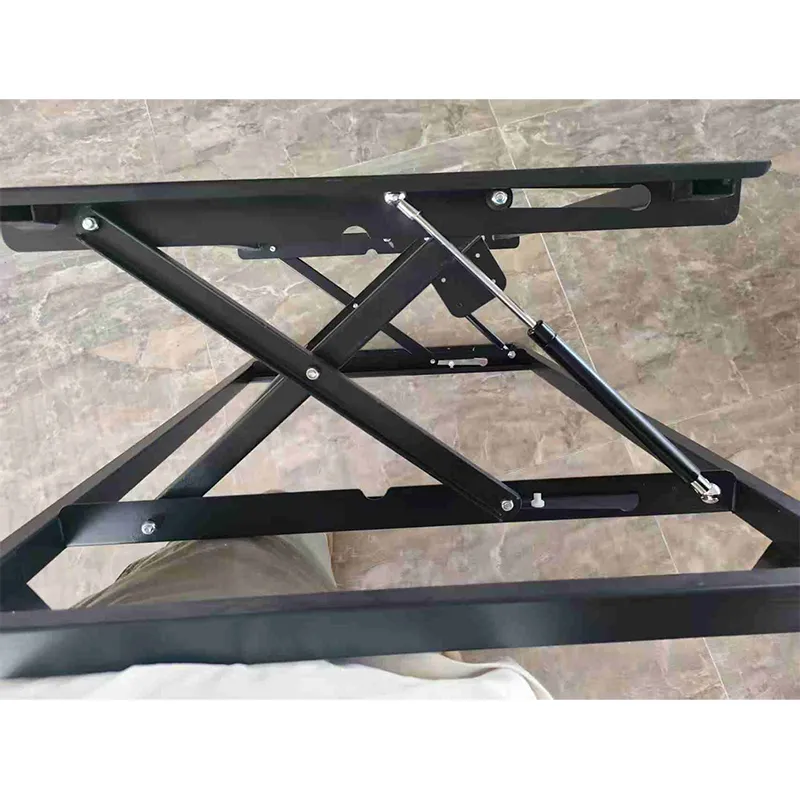

工業用グレードのデュアル油圧ダンピング コンポーネントは、均等なサポート、スムーズな持ち上げ、静かな緩衝機能を提供します。

3. ハンギングプレートアセンブリ:

100 インチ画面用のカスタム幅広 VESA 垂直吊り下げプレート。大型ディスプレイの標準取り付け穴と互換性があります。

4.安全保護:

複数の落下防止ラッチと滑り止め衝撃吸収ゴムパッドにより、偶発的な落下を防ぎます。

5. 固定金具:

国家標準の厚みと長さを高めた拡張ボルトにより、壁の応力を均等に分散し、よりしっかりと取り付けられます。

製品の利点

1. 巨大スクリーン向けにカスタマイズ:

100 インチの垂直取り付け専用に最適化されており、ユニバーサル ブラケットよりも安定しており、しっかりとフィットします。

2.省力油圧システム：

簡単な調整で画面とそのポートを保護します。

3. 低いメンテナンスコスト:

専門の技術者がいなくても作業できる迅速な分解設計。

4.省スペース：

水平方向の設置面積を最小限に抑えた壁にぴったりフィットする垂直型デザインで、ロビー、廊下、展示ホールに最適です。

5.幅広い適用性:

会議、展示会、ショッピングモール、病院、官公庁、メディア業界などで活躍します。

従来のブラケットとの運用保守コストの比較

壁の要件と設置仕様

重要な安全上の警告

100 インチの画面の重量は 90 kg を超えます。壁のタイプが不適切だと、スクリーンが落下し、物的損失や人身傷害を引き起こす可能性があります。

許可される壁のタイプ (すべての要件を同時に満たす必要があります)

禁止壁の種類（設置厳禁）

必要なツールとインストーラの数

インストール手順

1. 壁の検査: 壁が適切な厚さの固体コンクリートまたはレンガであることを確認します。

2. 位置決めとマーキング: レーザーレベルを使用して垂直中心線を描き、8 つの穴あけポイントにマーキングします。

3. 穴あけと穴の洗浄: 電動ハンマーで深さ 100 mm 以上の穴を開け、破片を取り除き、M10 拡張チューブを挿入します。

4.ベースの固定：壁ベースを取り付け、8本の拡張ボルトを段階的に締めて垂直を確認します。

5. VESA ハンギング プレートの取り付け: 幅広の VESA プレートを 100 インチ スクリーンの背面に取り付けます (穴パターン 600×400、800×600、900×600 と互換性があります)。

6. スクリーン吊り下げの準備: 油圧ロッドと安全ラッチを検査します。昇降プラットフォームを設置高さに調整します。

7. スクリーンの取り付け: 2 人の作業者がスクリーンを持ち上げ、1 人の作業者がフックをベース スロットに合わせてガイドし、ゆっくりと下げます。

8. 安全ラッチをロックする: メインバックル、サイド安全ロック、手で回した傾き防止ネジを順番に締めます。

9. ケーブル管理と調整: 磁気ケーブル コンパートメントにケーブルを配線し、最適な表示位置に傾斜角を調整します。

10. 最終検査: 画面を振って緩みがないことを確認し、すべてのラッチをチェックします。

該当するシナリオ

本社

会議室の大型スクリーン、フロントデスクのウェルカムディスプレイ、企業文化の展示壁

コマーシャルディスプレイ

モール広告画面、ブランド展示デモ画面、店舗デジタルポスター画面

政府および公共サービス

官公庁情報公開画面、病院案内画面、展示会場案内画面

メディアとライブストリーミング

ショートビデオのライブストリーミング、セルフメディアコンテンツの表示、スタジオ情報画面用の垂直巨大スクリーン

教育とトレーニング

キャンパス掲示画面、研修室デモ画面、研修機関向けインタラクティブディスプレイ

よくある質問

Q1: この 100 インチ垂直ブラケットの最大耐荷重はどれくらいですか?

A: 厚く幅広の鋼板と二重油圧サポートで構築されており、最大荷重は 130 kg に達し、あらゆるタイプの 100 インチ大画面の重量を完全にカバーします。

Q2: 縦置きの 100 インチ スクリーンは、重心が前方に移動するため、前に傾くことはありますか?

A: 後方にオフセットした吊り下げプレートを備えた特殊な後方偏重構造を採用し、荷重を内側に移動させ、前傾やエッジの歪みを解消します。

Q3: 垂直設置後のスクリーンと壁の間の距離はどれくらいですか?

A: 壁の隙間はわずか 60 mm ～ 85 mm で、超スリムで省スペースで、すっきりとしたミニマリストな外観です。

Q4: ブラケットは輸送中に変形しやすいですか?

A: 統合されたプレス構造部品、完全に強化されたパッケージ、コーナーハードプロテクションが特徴で、輸送中の変形を防ぐ強力な圧縮耐性と落下耐性を備えています。

Q5: ケーブルを隠して、後で新しいワイヤを追加するにはどうすればよいですか?

A: ブラケットには、HDMI ケーブル 4 本、電源コード 2 本、ネットワーク ケーブル 2 本を収納できる磁気ケーブル コンパートメント (幅 60 cm x 高さ 120 cm x 奥行き 4 cm) が内蔵されています。カバーは磁石で取り付けられており、工具を使わずに開けることができます。ケーブルを追加または交換するには、カバーを引いて開き、新しいケーブルを中に入れてカバーを閉じます。スクリーンを取り外す必要はありません。

Q6: 横置きは可能ですか？水平レベル調整には対応していますか?

A: このモデルは垂直設置のみに対応しており、垂直方向のスクリーン重力分散に最適化された構造となっています。水平方向と垂直方向の切り替えが必要な場合は、回転ブラケットをご購入ください。水平調整の場合: ベースの設置中にレーザーレベルを使用して調整します。スクリーン取り付け後に水平微調整（±2°）が可能です。

Q7: ブラケットは耐震性があり、地震が多い地域にも適していますか?

A: マグニチュード 8 の地震周波数をシミュレートした振動テストに合格しており、画面の落下やラッチの緩みはありません。 6 重安全ロック設計のアンチリフト バッフルと滑り止めゴム パッドは、振動環境向けに特別に最適化されています。日本、台湾、チリ、トルコ、米国カリフォルニアを含む地震地帯に適用されます。
