LED ディスプレイ マウントの取り付けプロセス

のコアインストールプロセスLEDディスプレイマウント: 現場調査 → 材料準備 → 事前組立 → 現場固定 → 校正 → 防食処理 → 最終合格。プロセス全体を通じて、水平/垂直の位置合わせと耐荷重の安全性が厳密に管理されます。

I. インストール前の準備

現地調査

耐荷重: 壁/床の耐荷重は、ディスプレイ画面の総重量の 1.2 倍以上である必要があります。屋内設置の場合は 50 kg/m2 以上、屋外設置の場合は 100 kg/m2 以上。

環境条件: 屋外設置の場合、耐風性はグレード 12 以上である必要があり、エンクロージャは IP65 防水規格を満たす必要があります。屋内設置の場合は、メンテナンス用アクセス通路を 60 cm 以上確保する必要があります。

測定: レーザーレベルを使用して基準線を確立し、固定点にマークを付けます。許容誤差範囲は ≤ 2 mm です。

材料と道具

取付構造：屋外用溶融亜鉛メッキ鋼板またはステンレス鋼。屋内用アルミニウム合金。コンポーネントには、主ビーム、副ビーム、アングル ブラケット、高力ボルト (グレード 8.8) が含まれます。

工具：インパクトドリル、水準器、セオドライト、トルクレンチ、電気溶接機、巻尺。

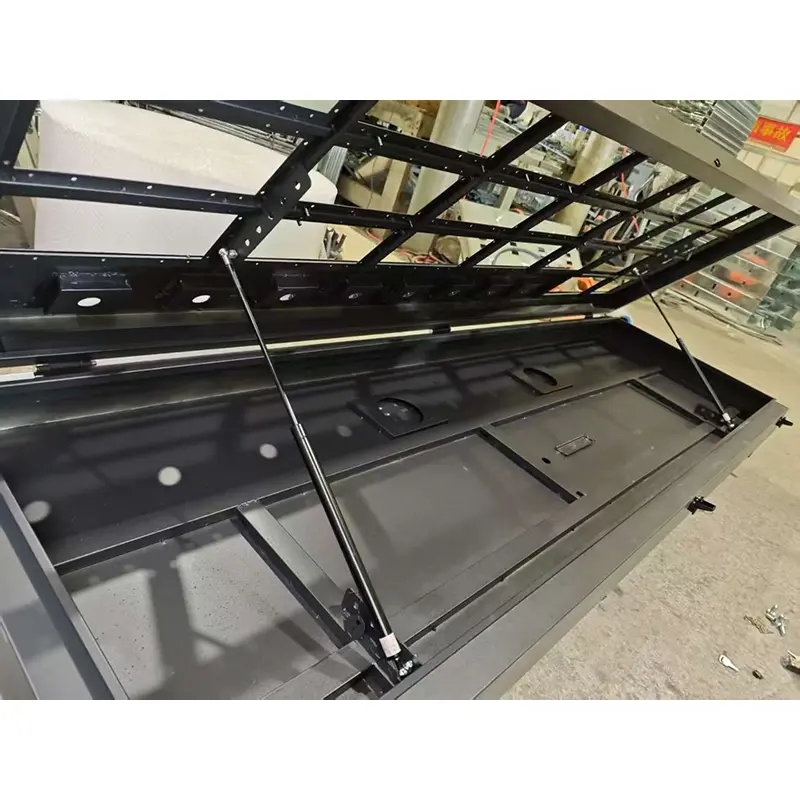

マウントの事前製作および事前組み立て

設計図に従って角管・山形鋼を切断します。フレームワークを溶接します (溶接継ぎ目 ≥ 3 mm の完全溶け込み溶接が必要です)。溶接後は継ぎ目を滑らかに研磨し、防錆塗装を施します。

地上で事前組み立てを行って水平度 (水平誤差 ≤ 1 mm/m) を確認し、寸法を確認し、取り付け穴の位置に印を付けます。

II.オンサイト設置 (方法別)

壁掛け式（屋内・小規模屋外）

壁の穴あけ: 拡張ボルトの長さに 10 mm を加えた深さ以上の穴を開けます。穴の間隔が取り付けブラケットのレイアウトと一致していることを確認してください。

ブラケットの固定: M10 ～ M16 拡張ボルトをドリル穴に挿入します。取り付けブラケットを壁に配置し、初期固定としてナットを使用して緩く固定します。

微調整と校正: 水準器を使用して水平方向の位置合わせ (誤差 ≤ 3 mm/m) と垂直方向の位置合わせ (誤差 ≤ 2 mm/m) を確認し、必要に応じてシム/ワッシャーを使用して微調整します。対角線の測定誤差は 3 mm 以下でなければなりません。

本締め：トルクレンチを使用して指定された設計トルク値（約120N・m）でボルトを締め、振動に強く確実に接続してください。

柱設置型（屋外用大型スクリーン）

基礎工事: 最低深さ 1.5 メートルの鉄筋コンクリート基礎 (グレード C30) を注入します。打設時に鋼板やアンカーボルトをコンクリートに埋め込みます。

柱の設置: 柱は埋め込みプレートに溶接されるか、高力ボルトで接続されます。垂直方向の位置合わせはセオドライトを使用して検証されます (公差: ≤ H/1000 および ≤ 15 mm)。

梁とブラケット: 梁は溶接またはボルト締めで固定されます。主根太と副根太を組み立て、補強のため斜め筋交いを設置します。

二次グラウト注入: 細骨材コンクリートを柱底部に最小厚さ 50 mm まで注入し、その後少なくとも 7 日間の養生期間を置きます。

吊り下げシステム (屋内オーバーヘッド)

天井耐荷重: 天井梁の耐荷重が総荷重の少なくとも 1.5​​ 倍であることを確認してください。必要に応じて中間スチール転写層を設置します。

吊りロッドの固定：吊りロッドは、1.2メートル以内の間隔で拡張ボルトを使用して固定され、その下端は主根太に接続されます。

ブラケットの吊り上げ: ブラケットは、クレーンまたは手動チェーン ホイストを使用して所定の位置に吊り上げられます。次に、水平にして垂直に位置合わせし、ボルトで固定します。
