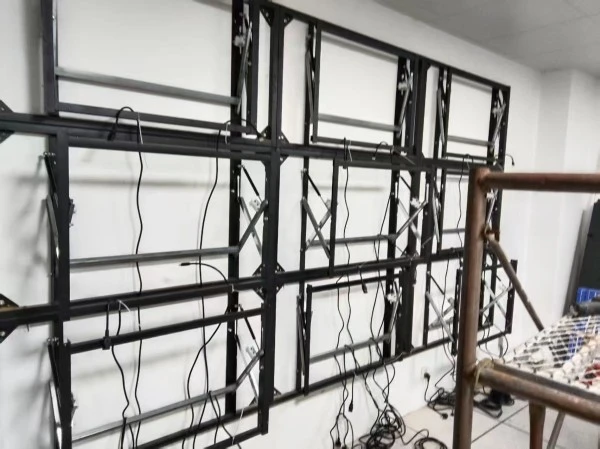

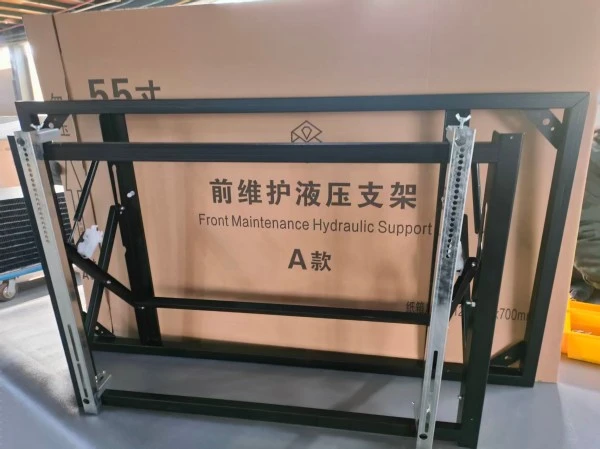

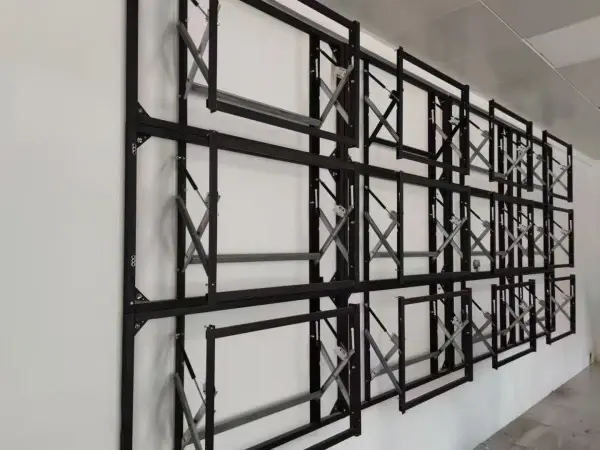

49 インチ ビデオ ウォール ブラケット

このモジュール式取り付けシステムは、49 インチ LCD ビデオ ウォール パネル専用に設計されており、複数のスクリーンをサポートして大きなディスプレイ ウォールを形成します。 46 インチ バージョンと比較して、49 インチ パネルは重量が重く (それぞれ 20 ～ 30 kg)、よりスリムなベゼルを備えているため、ブラケットの耐荷重と微調整精度に対する要件が高くなります。このブラケットは厚みのあるプロファイルと幅広い微調整機構で構築されており、大型ビデオ ウォールの長期にわたる平坦性と安定性を保証します。高級会議室、ブランド展示ホール、地下鉄の情報スクリーン、大規模イベントの背景壁、その他のシナリオに最適です。

材料および構造仕様

建設業者がこの特別な 49 インチ ブラケットを選択する理由?

製品の利点

1. 超狭額縁49インチパネルの正確なギャップ調整

49 インチ パネルは通常、46 インチ パネルよりもベゼルが細く、接続エラーの影響を受けやすくなります。広範囲にわたる多次元微調整 (垂直、水平、前後、傾斜調整) を備えたブラケットは、ギャップを 0.5 ～ 1.2 mm で安定させ、シームレスで分割のない視覚効果を実現します。

2. 長期ヘタリに対する高い耐荷重性

パネル単体の重さは最大30kgにもなり、一般的なブラケットは半年も使用すると上部が前傾したり、下部が垂れ下がったりする傾向があります。多点分散荷重構造と底部耐荷重サポートを採用し、安全耐荷重80kg以上のブラケットです。耐震・振動シミュレーション試験に合格し、7×24時間連続運転でも安定した構造を維持します。

3. 縦横混在設置による柔軟なレイアウト

任意の行と列の組み合わせ (2×2、3×3、3×4、1×5 など) および水平/垂直混合マトリックス レイアウトをサポートします。床置きバージョンは壁に穴を開ける必要がなく、大理石の壁、ガラスのパーティション、一時的な設置に適しています。

4. 独立したメンテナンスと単一パネルの迅速な取り外し

独立したクランプ設計により、各 49 インチ パネルを個別に固定します。故障したパネルの交換や背面配線のメンテナンスには、隣接するスクリーンを分解する必要はありません。 1 人で操作できるため、メンテナンス時間が 70% 削減されます。

5. 隠蔽配線によるすっきりとしたレイアウト

独立したケーブル トラフがブラケットの側面と背面に確保されており、電源ケーブル (強電流) と HDMI/イーサネット ケーブル (弱電流) を分離し、信号の干渉を回避し、防火および安全検査基準を満たします。

6. さまざまなタイプの壁に対応するデュアル取り付けモード

•壁取り付け: コンクリートおよび固体レンガ壁用、標準 M10 拡張ボルトが付属

•床置き型: アクティビティセンター、仮設展示ホール、大理石の壁など、穴を開けられない場所用のオプションのベースです。

インストール手順

2 人の作業者が必要です。 4 パネル セットの取り付けには約 2 ～ 2.5 時間かかります

1. スキーム設計

パネル数量に基づいてブラケットの寸法を決定し (例: 3×4 レイアウト)、壁または地面に位置決めラインをマークします。

2. メインフレームの設置

(1) 壁取り付け: 横梁 (1 列に 1 本) を M10 拡張ボルトで 600 mm 以下の間隔で壁に固定します。

(2) 床置き: 左右の柱と下部クロスブレースを取り付け、M12 拡張ボルトで地面に固定し、斜めブレースで柱を補強します。

3. 吊り下げプレートを事前に取り付けます

微調整ハンギング プレートを 49 インチ パネルの背面にある VESA 穴に固定し、水平方向の位置を確保します。

4. パネルの取り付け

一番下の列から始めて、吊り下げプレートのフックをビームのスロットに合わせ、ガイドの斜面に沿ってスライドさせ、下部のラッチを固定します。

5. 精密な微調整

付属の六角レンチを使用してジャッキネジを調整して、均一なギャップと平らなパネル表面を実現します。

6. ケーブル管理

各パネルの後ろに専用のケーブル タイ ポイントを使用して、側面のケーブル トラフに沿ってワイヤを配線します。

7. 最終ロック

すべてのユニットのロックナットを締め、全体の平面度を検査します。

アプリケーションシナリオ

製品選択表

よくある質問

Q1: 49 インチ ビデオ ウォール ブラケットは曲線接続用に作成できますか?

A: 標準モデルは平接続用です。展示スクリーンの周囲にはカスタムの湾曲アダプターを使用できます。リクエストに応じて半径パラメータを提供します。

Q2: 画面レイアウトは自由に調整できますか？

A: はい。モジュール構造は、カスタマイズ可能な行と列による柔軟な組み合わせをサポートします。

Q3: 単一のパネルを取り外すと、ビデオ ウォール全体の安定性に影響しますか?

A: 独立したクランプ設計により、1 つのパネルを個別に分解しても残りの構造に影響を与えることはありません。

Q4: 微調整後、調整されたギャップはどのくらいの期間一貫したままになりますか?

A: 通常の使用では、ロックナットは再調整することなく 6 か月間ギャップ精度を維持します。半年ごとの点検をお勧めします。

Q5: 壁掛けと床置きではどちらが安定しますか?

A: どちらも同じ構造強度を備えています。選択は壁の状態によって異なります。

•コンクリート/固体レンガの壁: 壁掛け式 (低コスト)

•ガラス/大理石/軽量鋼キール壁: 床置き型 (壁の損傷なし)

•一時的および移動設置：床置き（組立と分解の繰り返し）
