垂直石曲屋外キャビネット

垂直石曲面屋外キャビネットは、曲面ディスプレイ画面や曲面屋外端末向けにカスタムメイドされており、全体的な曲面形状は機器の輪郭に正確に一致します。屋外耐候性素材で作られており、防水性、防塵性、耐日光性、耐風食性の性能を統合しています。流線型の外観は、保護性能と見た目の美しさのバランスが取れており、屋外曲面ディスプレイプロジェクトの導入および一括集中調達のための高品質のサポート製品となっています。

お問い合わせを送信

製品説明

屋外用曲面 LED ディスプレイ (曲面スプライシングスクリーン、フレキシブルスクリーン) 用に開発された垂直石曲面屋外キャビネットは、防水、耐風性、放熱、アーク固定機能を統合しています。屋外グレードのコーティングを施した高強度アルミニウム合金製で、スクリーンの自然な曲線にフィットし、応力集中を防ぎます。底部にはブレーキユニバーサルキャスターが装備されており、サイドパネルには防水ワイヤー溝が確保されているため、追加の支持構造なしで広場、芝生、ビーチ、その他の屋外の場所に独立して設置できます。半径1.5m～3mの従来の曲面スクリーンに適応し、複数のキャビネットを円弧状のジョイントアセンブリにより円形または波状に接続できます。

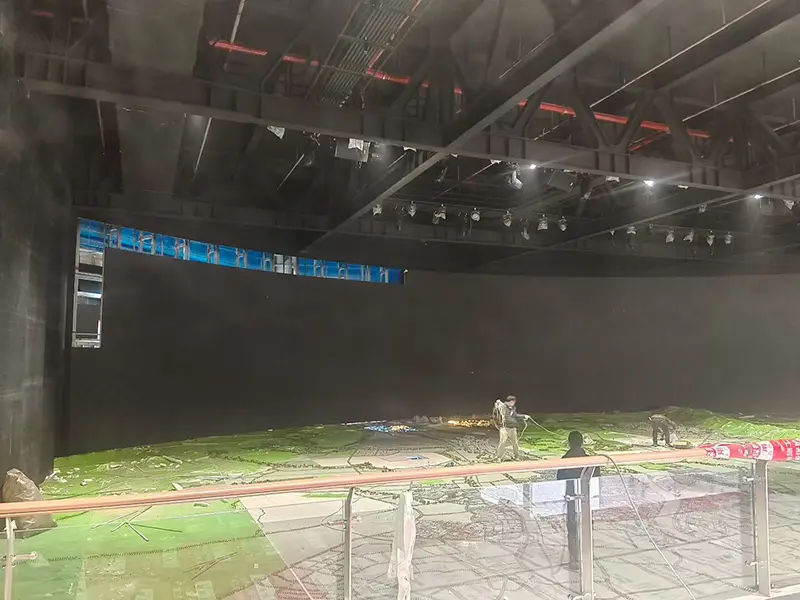

Vertical Stone Curved Outdoor Cabinet

プロジェクトに特別な曲面屋外キャビネットが必要な理由

屋外の曲面プロジェクトの問題点	従来のソリューションの欠陥	この曲面屋外キャビネットのソリューション
曲面スクリーン専用のキャビネットはありません	フラットキャビネットを強制的に取り付けると、側面が吊り下げられ、画面が損傷しやすくなります。	自己適応型アーククランプにより完璧なフィッティングを実現
屋外での保護が不十分	通常のキャビネットは防水性能が無く、雨の日は使用できません。	IP54に準拠した雨、塵、強い日差しに対する保護
強風で揺れる	固定箇所が少なく、受風面積が広い	湾曲した流れの分流 + 多点ロック、グレード 7 までの耐風性
上面に水が溜まる	フラットトップデザインで雨水をしっかりキャッチ	自動排水のための分流溝を備えた湾曲した上部
複数のキャビネットの接続が困難	連続した円弧を形成できません	ロック可能な湾曲接続プレート、直径 6 メートルを超えるリングの組み立てをサポート

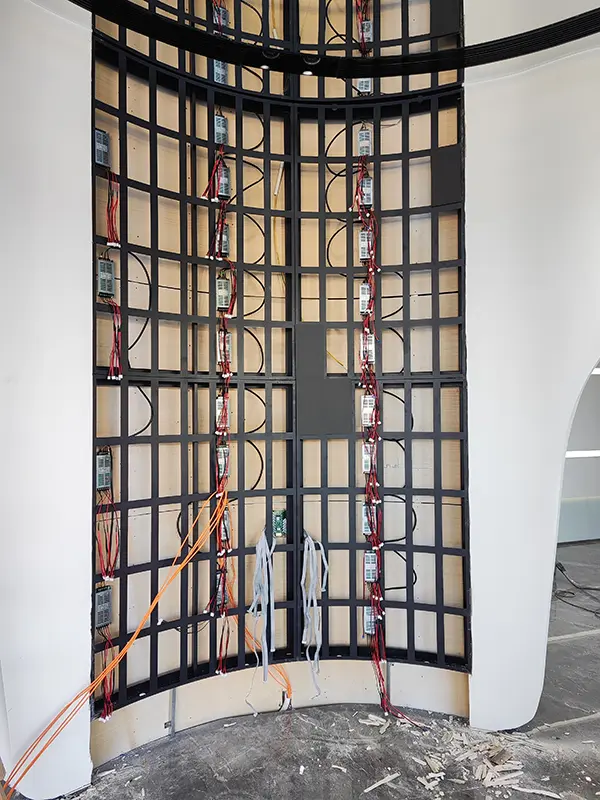

Curved Outdoor Cabinet

コア機能

1. 複数の曲率に対する自己適応型アーククランプ

キャビネット内の調整可能なアークロッキングアームは、半径R1.5m〜3mの曲面スクリーンにフィットします。

調整方法	適用曲率	調整時間
手動ロックアーム調整	R1.5m / R2m / R2.5m / R3m	5分
カスタム固定円弧	特殊曲率（R1m/R4m等）	カスタム処理が必要

2. オプション構成による両面保護構造

成分	素材とデザイン	関数
バックパネル	完全密閉型アルミニウム合金バックボード	防水・防塵で内部機器を保護
オプションのフロントカバー1	透明防爆PCパネル	コンテンツの表示、耐衝撃性
オプションのフロントカバー2	風に強いメッシュパネル	通気性と放熱性、風の抵抗を軽減
オプションのフロントカバー 3	表紙なし	フルオープンで最大限の熱放散

3. 柔らかい地面に素早く固定できる隠された地面ペグ収納コンパートメント

底部の内蔵ストレージスロットには 4 本のスパイラルグランドペグが収納されます。

硬い地面（セメント/アスファルト）：ブレーキ付きキャスターで固定

柔らかい地面 (芝生/砂浜/土): 地面ペグとハンマーを引き抜いて固定します。

余分なペグを持ち運ぶ必要はありません。取得後すぐに使用できます。

4. 底部の湿気を排除する防水底板

デザイン	パラメータ	関数
傾斜底板	3°傾斜	低い箇所へ直接水流を流す
分流溝	幅20mm、深さ5mm	排水を促進する
水抜き穴	直径10mmの穴が4つあります。	溜まった水を排出する

5. 画面温度を下げる取り外し可能なサンシェード

サンシェード幅：30cm

取り付け: 最上位のプラグイン設計、工具は不要

冷却効果：直射日光下で画面温度を8～12℃低下させます。

スクリーンの耐用年数を延ばし、屋外での視認性を向上させます。

6. 大雨時の水溜まりに対する合理化された分水設計

キャビネットの湾曲した上部は自然な分流構造を形成しており、キャビネット表面に水や落ち葉が溜まることなく、雨水が弧を描いて急速に流れ落ちます。豪雨（時間雨量50mm以上）にも耐えられます。

7. 効率的な熱放散のためのゾーン換気

デザイン	位置	関数
空気入口	キャビネットの下部両側	冷たい空気を吸い込む
空気出口	キャビネット背面上部	熱風を排出する
防雨構造	すべての通気口	水の浸入を防ぎ通気性を確保

指向性のある空気の対流を形成し、機器の動作により発生する熱を効率的に除去します。

材料と技術パラメータ

アイテム	仕様
製品名	垂直石曲屋外キャビネット
互換性のあるスクリーン	曲面 LED ディスプレイ、曲面スプライシングスクリーン、フレキシブルスクリーン
適用曲率半径	R1.5m / R2m / R2.5m / R3m (カスタマイズ可能)
対応画面サイズ	必要に応じてカスタマイズ (単一のキャビネットが 1 つの曲面スクリーンモジュールに適合)
保護クラス	IP54（防雨・防塵・防滴）
耐風グレード	グレード 7 (17m/s);グランドペグが取り付けられたグレード 8
動作温度	-15℃～50℃
主な材質	高強度アルミニウム合金（6063-T5）+ステンレススチールファスナー
表面処理	屋外静電プラスチックスプレー / 耐紫外線コーティング
塩水噴霧試験の期間	168時間以上
キャビネット構造	一体形成された湾曲フレーム + 調整可能なロッキングアーム
底部のデザイン	3°傾斜 + 分流溝 + 4つの水抜き穴
グランドペグ構成	ストレージスロットを内蔵した4本のスパイラルグランドペグ
キャスター仕様	4インチ静音PUキャスター(ブレーキ付き2個)
サンシェード	オプション、幅30cm
耐用年数	屋外固定設置の場合は 5 ～ 8 年
色	シルバーグレー / ブラック / ホワイト / カスタム (Pantone 色番号)
キャビネット単体の重量	約20～35kg（サイズにより異なります）

インストール手順

1.位置決め：キャビネットを所定の位置に押し込み、キャスターをロックします。柔らかい地面の場合は、下部の保管スロットから地面ペグを引き出し、地面に打ち込みます。

2.アーク調整：内部のアークロックアームを緩め、スクリーンをキャビネットの曲面にしっかりと取り付け、しっかりとロックします。

3.配線：電源ケーブルと信号ケーブルを側面の防水ワイヤ溝に通し、シールジョイントを締めます。

4.オプションのフロントカバー：PCパネル、メッシュパネルを取り付けるか、気象条件に応じてカバーなしのままにしてください。

5.サンシェードの取り付け：屋外の強い日差しの場合は、上部のサンシェードを差し込みます。

6. 取り外しのための分解: ケーブルを抜き、ロックアームを解除し、スクリーンを取り出し、アースペグを引っ込め、キャビネットを保管のために移動します。

アプリケーションシナリオ

曲面屋外キャビネットは、次の屋外曲面ディスプレイプロジェクトで広く使用されています。

シナリオ	一般的な構成	プロジェクトの特徴
商業地区の湾曲した広告スクリーン	単一のキャビネットまたは複数の接続されたキャビネット	集客と商業イメージの向上
景勝地の湾曲した観光案内ターミナル	独立キャビネット＋グランドペグ固定	環境にダメージを与えずに芝生やビーチに適応します
広場の曲面情報公開スクリーン	円弧状に接続された複数のキャビネット	直径6m以上のリングを形成して360°表示
文化・観光施設の屋外曲面ディスプレイ	カスタム曲率 + 波形スプライシング	建築スタイルに合わせて芸術的な効果を実現
歩行者専用道路上の湾曲したプロモーションスクリーン	単列曲線接続	群衆を誘導するために道路のカーブに沿って配置する
工業団地の曲面掲示板	固定設置＋耐風補強	24 時間 365 日の安定稼働と低メンテナンス

競合他社の比較

比較項目	通常のフラットキャビネット	通常の調整不可能な曲面キャビネット	垂直石曲屋外キャビネット
適応可能なアーク	平面のみ	単一の固定円弧	調整可能なR1.5～3mの円弧
アークフィッティング度	フィッティングが悪い	1 つの固定円弧のみに適合	自己適応型の完璧なフィッティング
上部排水	水が溜まりやすい	平均的なパフォーマンス	湾曲分流 + 3°傾斜底
グランドペグ	未装備	未装備	内蔵ストレージスロット + 4 本のペグが付属
サンシェード	利用不可	オプションのアクセサリ	取り外し可能な30cmサンシェード付属
フロントカバーオプション	シングルタイプのみ	シングルタイプのみ	3種類（PC/メッシュ/カバーなし）
マルチキャビネットスプライシング	直線のみ	限定されたスプライシング	円形、波状、または任意の円弧
一括調達	利用可能	利用可能	小規模なトライアル注文とカスタム処理をサポート

よくある質問

Q1: 複数のキャビネットを接続して大きな完全な円にすることはできますか?

A: はい。同一の半径を持つ複数のキャビネットを並べて配置し、湾曲した接続プレートを介してロックして、直径 6 メートルを超えるリングを形成できます。

Q2: キャビネットはさまざまな曲率の湾曲した機器に適合しますか?

A: 標準サイズは、市場で主流の屋外曲面スクリーンをカバーします。特殊な曲率のカスタム加工も可能です。

Q3: キャビネットは比較的重いのですが、設置は 1 人で完了できますか?

A: モジュラー分割設計により、適度な単体重量が実現します。 1 人または 2 人の作業者が簡単な工具を使用して完全な組み立てを完了できます。

Q4: 強風で筐体やスクリーンが大きく揺れることはありますか？

A: 一体型の曲面フレームは多点固定により高い構造剛性を誇ります。床や壁に設置した後も安定した性能を維持し、強風にも効果的に耐えます。

調達・選定ガイド

調達シナリオ	推奨される構成	主な考慮事項
商業地区向けの曲面広告スクリーン	R2m～R3m＋透明PCフロントカバー＋サンシェード	ディスプレイ効果と昼間の視認性
湾曲した景勝地観光ガイドターミナル	R1.5m～R2m + 耐風メッシュパネル + グランドペグ	軟弱地盤の固定と耐候性
広場用曲面情報公開画面	R2m～R2.5m + 全密閉型バックボード + キャスター	機動性と安定性
文化・観光施設向けの屋外曲面ディスプレイ	カスタム曲率 + マルチキャビネットスプライシング + 湾曲接続プレート	美しい外観とシームレスな連続した弧
工業団地向けの曲面掲示板	R2m＋メッシュパネル＋防錆処理	コストパフォーマンス＆長期固定利用
