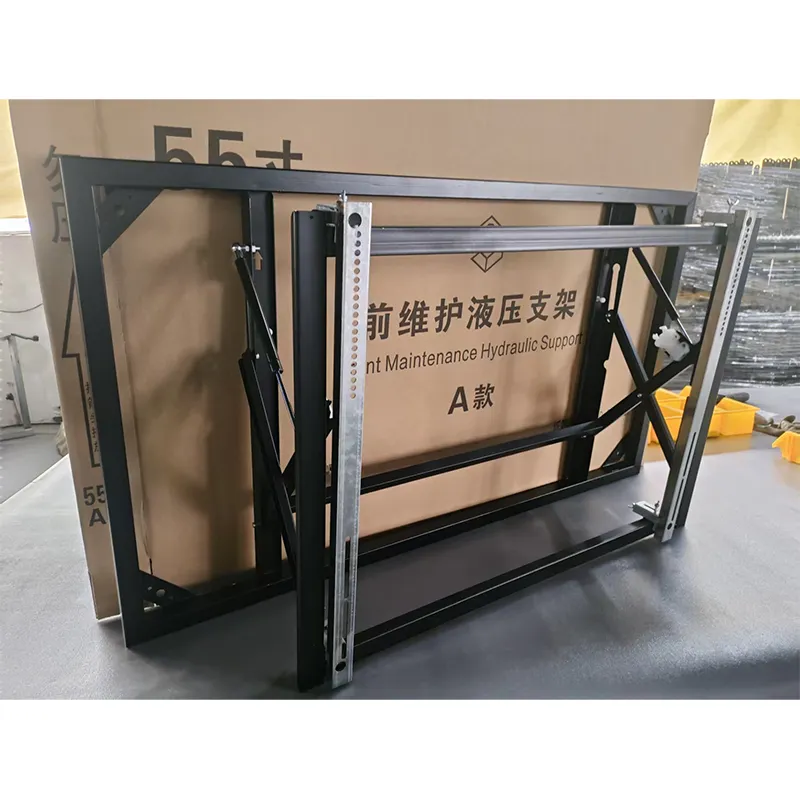

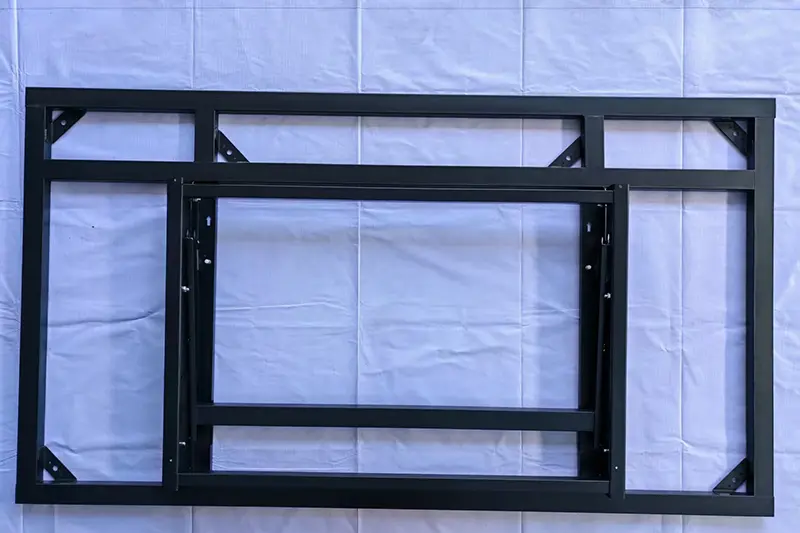

LCD 86 インチ垂直油圧ブラケット

86 インチ LCD スクリーンの壁掛け垂直設置用にカスタムメイドされた LCD 86 インチ垂直油圧ブラケットは、2.5 mm 厚の鋼板とデュアル油圧ロッド システムを採用し、4 つのフックとサポート プレートの耐荷重構造、5 つの落下防止ロック、および隠しケーブル管理コンパートメントと統合されています。油圧ピッチ調整と迅速な分解をサポートし、最大耐荷重は 120kg で、大会議室、指令センター、デジタル展示ホールなどの垂直スクリーン設置シナリオに最適です。

コア構造と材質

1.メインフレーム:

厚みを増した高強度冷間圧延鋼板と強化アルミニウム合金アップライトを一体成形し、変形防止性能と耐荷重能力を強化

2. 油圧コンポーネント:

安定した緩衝機能と均等に分散された軸受圧力を備えたロングストロークの産業用油圧シリンダで、大型スクリーンを楽に持ち上げることができます。

3. ハンギングプレートアセンブリ:

86 インチ画面専用の幅広 VESA 垂直吊り下げプレート。400×600 および 600×800 などの主流の穴パターンと互換性があります。

4.安全構造：

トリプル落下防止ロックと滑り止め衝撃吸収ゴムパッドにより、偶発的な緩みを防ぎ、ディスプレイパネルを保護します。

5. 固定金具:

国家標準の厚みのある拡張ボルトにより、均一な壁応力とより強固な取り付けを実現

製品の利点

1. 特大画面向けのカスタム構造

86 インチ垂直取り付け専用に最適化された機械設計で、ユニバーサル ブラケットよりも安定し、しっかりとフィットし、安全です。長期使用後の変形を防ぐために、重要な応力点に補強リブが追加されています。

2. デュアル油圧ロッド – 省力化と冗長安全性

86 インチの画面は重いです。シングル油圧ロッドは調整時に余分な力が必要となり、油漏れが発生しやすくなります。平行なデュアルロッドが均等に分散された減衰を実現し、調整が簡単です。 1 つのロッドが故障しても、もう 1 つのロッドがサポートを提供し、より安全性を高めます。

3. 5層の落下防止保護

メインバックル、補助ロック、アンチリフトバッフル、手回しアンチリフトネジ、滑り止めゴムパッドを組み合わせたもので、人の往来が多い商業環境に適しています。

4. 低い運用保守コスト

工具不要のスクリーンの取り外し: 安全ラッチのロックを解除し、手ネジをひねってスクリーンを上に持ち上げます。

サイドパネルに確保されたメンテナンス用の隙間: スクリーンを取り外さずに背面のケーブルをメンテナンスできます。

磁気ケーブル管理コンパートメント: ケーブルは工具なしで追加または交換できます。

5. 高いスペース利用率

壁に取り付けられた垂直デザインは水平スペースを最小限に抑え、廊下、ロビー、エレベーター入り口などの狭いスペースに最適です。

6.広い適用範囲

会議、展示会、ショッピングモール、病院、官公庁、ライブストリーミングスタジオ、その他のシナリオに適用できます。

設置手順（86型縦置き専用）

1.壁の耐荷重を確認し、水平器で垂直中心線を校正し、穴あけ位置にマークを付けます。

2. ドリルで穴を開け、太い拡張ボルトを取り付け、メインベースを固定して垂直性と堅さを確保します。

3. 幅を広げた VESA ハンギング プレートを 86 インチ スクリーンの背面にある標準の穴に取り付けます。

4. スクリーンをブラケットのクランプ スロットに合わせて、ゆっくりと吊り下げます。油圧システムは自動ベアリングとバッファリングを提供します

5. 三重の落下防止安全ロックを締め、緩みがないか確認します。

6. ケーブルを垂直ケーブルチャンネルに配置し、高さとピッチ角度を調整します

7. 使用前に十分な安定性検査を実施してください。

該当するシナリオ

よくある質問

Q1: 86 インチの画面は重いです。ブラケットは変形せずに安定して支持できますか？

A: はい。厳格な耐荷重テストが実施されています。本体には2.5mm厚の鋼板を使用し、要所に補強リブを設けており、静極限荷重150kgでも変形がありません。ほとんどの主流の 86 インチ市販スクリーン (ソニー、サムスン、LG など) の重さは 55 ～ 70 kg で、設計上の荷重制限をはるかに下回っています。半年ごとにネジの締め具合を確認することをお勧めします。

Q2: シングルロッドと比較したデュアル油圧ロッドの利点は何ですか?

A: 2 つの主要なメリット:①均一な減衰: 86 インチの重量画面は 1 つのロッドに高い減衰力を要求するため、調整に手間がかかり、油漏れのリスクが高まります。平行なデュアルロッドが応力を均等に分散し、よりスムーズな動作を実現します。 ② 冗長安全性: 1 つの油圧ロッドが故障した場合でも、もう 1 つの油圧ロッドが基本的なサポートを提供できます。これは、シングルロッド設計では不可能な安全機能です。

Q3: スクリーンを取り外すには工具が必要ですか?

A: スクリーンの分解機構には工具は必要ありません。安全ラッチを裏返し、浮き上がり防止の手ねじをひねるだけでスクリーンが持ち上げられます。ただし、86 インチ画面の重量は 55 ～ 70kg あるため、オペレーターを 2 名にすることを強くお勧めします。ケーブルのメンテナンス（HDMI ケーブルの抜き差しなど）の場合、側面のメンテナンス用隙間が確保されているため、スクリーンを取り外す必要はありません。

Q4: 隠蔽配線後に新たにケーブルを追加するにはどうすればよいですか?

A: 非常に便利です。ケーブル収納部のカバーは磁石で固定されており、工具を使わずに開けることができます。ケーブルを追加または交換するには、カバーを引いて開き、内部にワイヤを配線してカバーを閉じます。スクリーンを分解する必要はありません。

Q5: 86 インチ スクリーンの設置に適している壁のタイプは何ですか?

A: 頑丈なコンクリート壁または頑丈なレンガ壁のみが許容されます。乾式壁、軽量鋼キール壁、中空ブロック壁は、86 インチの画面の重量に安全に耐えることができません。付属の厚みのある拡張ボルトは、コンクリートおよび固体レンガ壁用に特別に設計されています。壁の種類が不明な場合は、専門の現場検査を受けることをお勧めします。

Q6: 実際の 86 インチ画面の重さはどれくらいですか? また、インストーラーは何人必要ですか?

A: 主流の 86 インチ商用スクリーンの正味重量は 55 ～ 70 kg です。壁ベースの取り付けは 1 人で行えますが、スクリーンの吊り下げには 2 人の作業員 (1 人はスクリーンを持ち、1 人はフックの位置を調整) が必要です。人身傷害を避けるために、装置や機械を持ち上げることをお勧めします。
