直立柱付き一体型屋外キャビネット

直立支柱付き一体型屋外キャビネットは、保護キャビネットと支柱を 1 つのユニットとして組み合わせています。別途のコンクリート基礎の注入や追加の溶接ブラケットは必要ありません。直接埋め込むことも、フランジプレートを介して固定してすぐに使用することもできます。

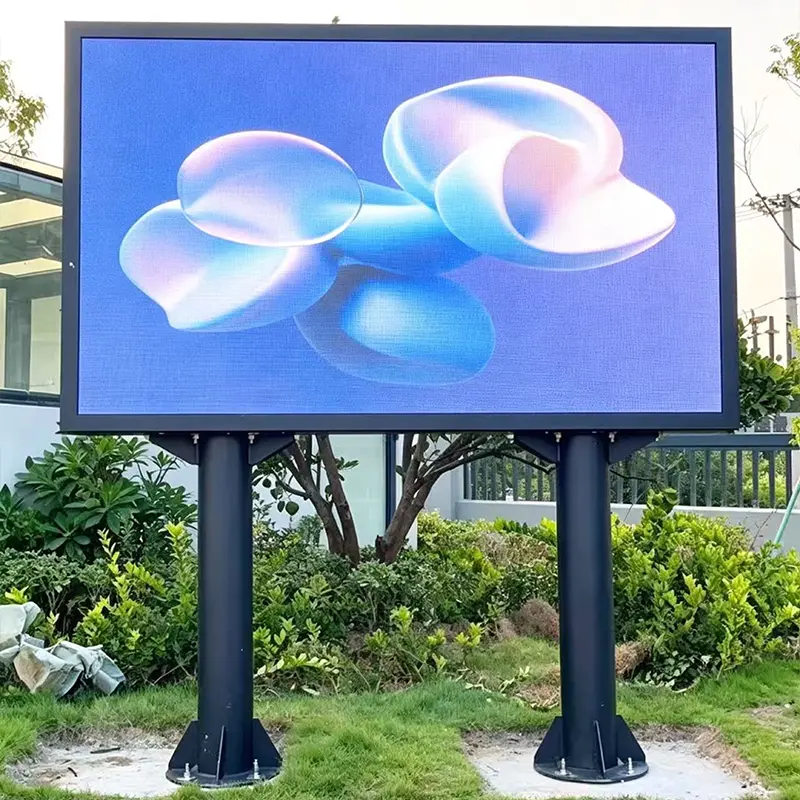

キャビネットは柱の上部または中間に取り付けられ、屋外情報公開スクリーン、ビデオ監視装置、公共放送システムなどの機器の設置に適しています。

屋外表面コーティングを施した溶融亜鉛メッキ鋼板またはアルミニウム合金から完全に製造されており、シンプルな構造のために底部に埋め込みベースセクションまたはフランジプレートが付属しています。特に、大規模な地盤掘削が制限されている田舎道、風光明媚な小道、公園の緑地帯、その他のエリアに適用できます。

製品パラメータ

材質と構造の特徴

屋外用立柱一体型キャビネットは鋼板全体を曲げ加工し、柱とキャビネットを一体化したものです。余分な接合部がないため、優れた耐ねじれ性と耐振れ性を実現します。表面は特殊な屋外用塗料でコーティングされており、変化する屋外気候に対応できる優れた耐候性を備えています。

機器コンパートメントは、湿気や埃を遮断するための特別なシーリングアクセサリを備えた埋め込みドア設計を採用しています。隠されたサイドベンチレーションにより、全体の外観を損なうことなく空気循環が確保されます。内部のモジュール式取り付けブラケットにより、柔軟な分解が可能で、さまざまなサイズの機器に適合します。

中空の支柱により、すべてのケーブルが内部を通ることができるため、配線がきれいに保たれ、露出したワイヤーの老朽化が回避されます。底部の幅広のベースにより安定性が向上し、すべてのドアの金具は長期間の屋外使用に耐えるように錆びに対して強化されています。

製品の利点

✅安定性と耐久性のある全体構造を実現する統合設計

✅科学的なパーティションレイアウトによるフルレンジの屋外保護

✅隠蔽配線により安全性が向上

✅床置き設置は小さなスペースを占め、操作とメンテナンスが便利です

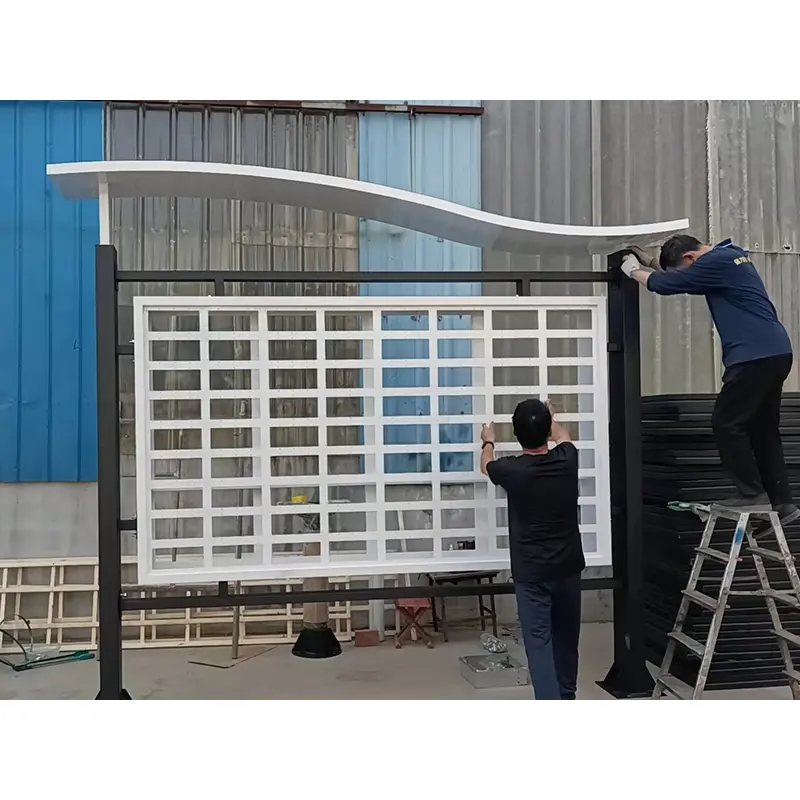

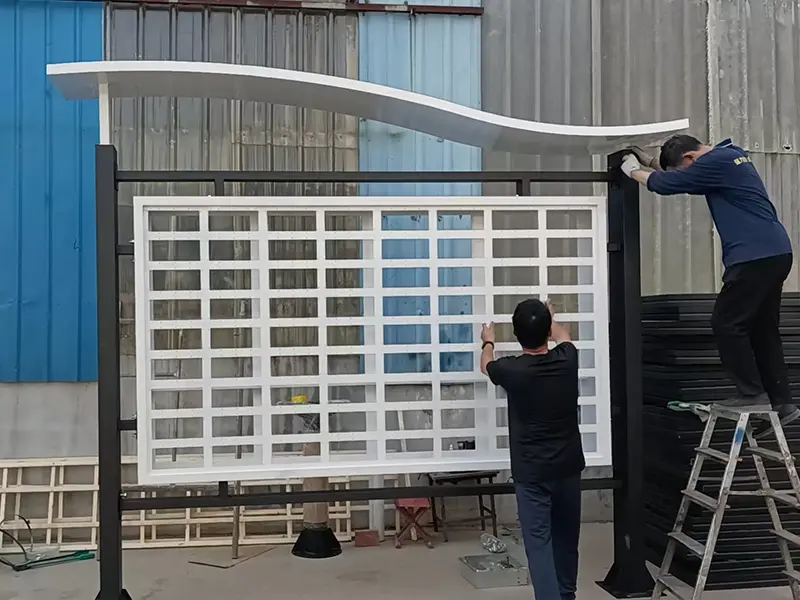

インストール手順

1.設置場所の地面を整えて平らにします。開梱して、統合カラムキャビネット、シール部品、内部ブラケット、ロック、およびすべての留め具を検査します。

2.一体型キャビネットを持ち上げて垂直に配置し、向きを調整し、底部ベースの固定具を固定し、垂直度を繰り返し調整して、安定した直立配置を確保します。

3. キャビネットのドアのシール ストリップがしっかりとフィットしていることを確認します。ドアを複数回開閉して、閉じたときに隙間がゼロでヒンジとロックがスムーズに動作することをテストします。

4.機器の寸法に基づいて内部取り付けブラケットを調整してロックし、耐荷重構造のデバッグを終了します。キャビネットのドアを開け、機器を安定して配置し、固定具を締めて機器を適切な位置に固定します。

5. 機器のワイヤーを接続し、カラムの内部チャネルを通してケーブルを配線し、適切な余裕を持たせて下部の出口からワイヤーを引き出します。

6.換気窓が遮られておらず、すべての密閉および固定箇所が損傷していないことを確認します。キャビネットのドアを閉めてロックし、正式に使用する前に機器の通常の動作をテストします。

インストール方法の説明

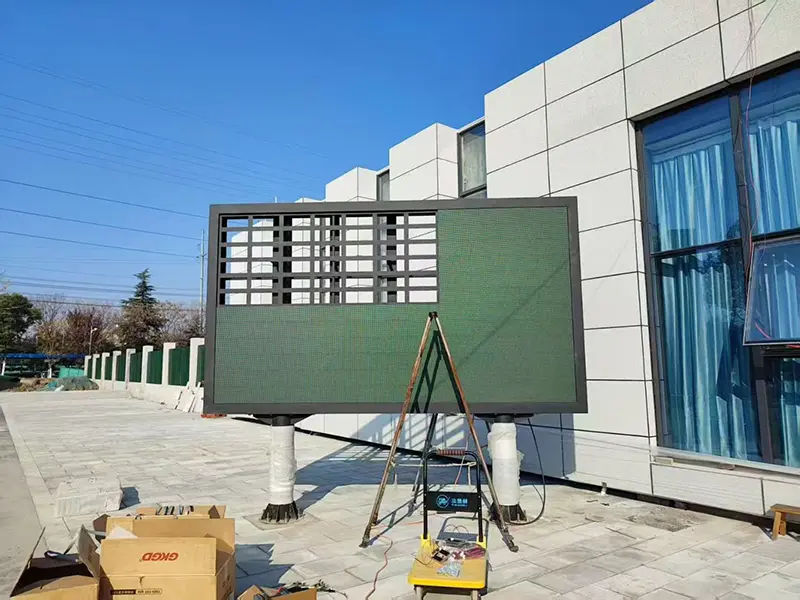

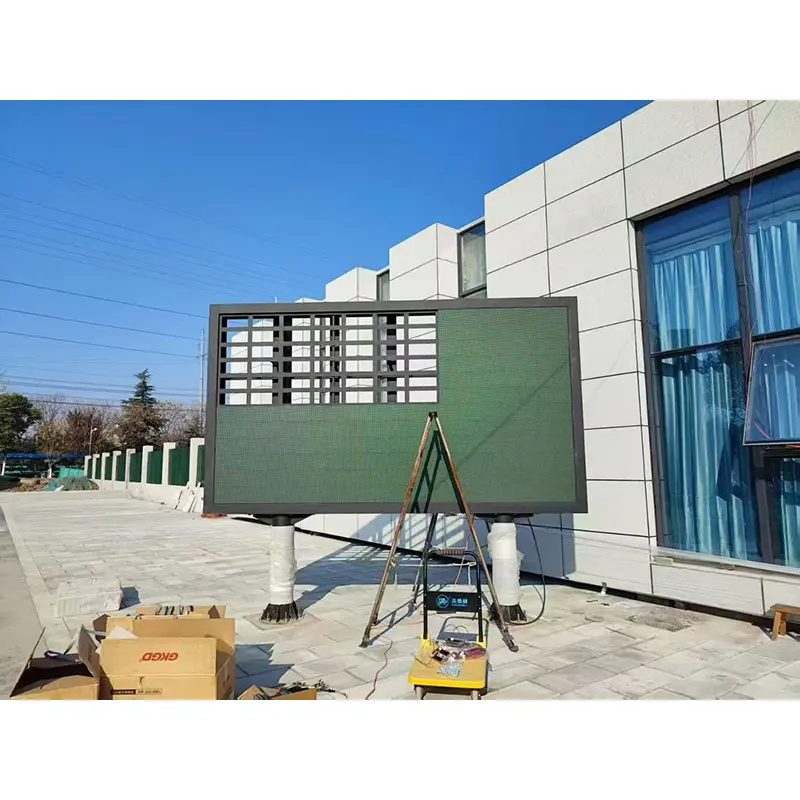

アプリケーションシナリオ

よくある質問

Q1: 一体型コラムキャビネットの高さはカスタマイズできますか?

A: 複数の標準高さを提供しています。コラムの全高やキャビネットの取り付け位置も現場の要望に応じてカスタマイズできます。

Q2: 地面に溜まった水たまりは床置きベースに浸透しますか?

A: ベース部分を高くし、防水ワイヤー穴を内蔵しており、キャビネットやコラム内部への池の逆流を防ぎます。

Q3: サイズの異なる機器を後から交換することはできますか?

A: 多方向に調整可能な内部ブラケットはほとんどの標準機器に適合し、再利用性が大幅に向上します。

Q4: 固い地盤にも設置できますか？

A: はい。フランジプレートベースタイプを選択し、ピットを掘らずに既設コンクリート地盤に拡張ボルトで固定します。
