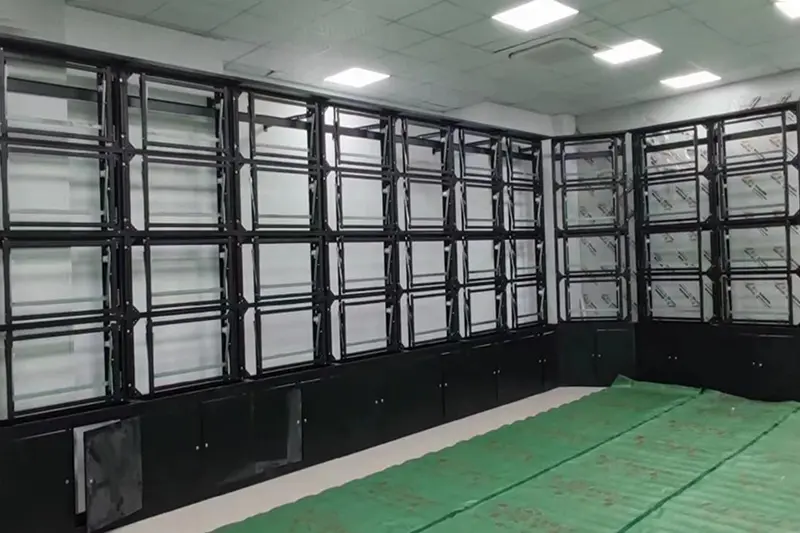

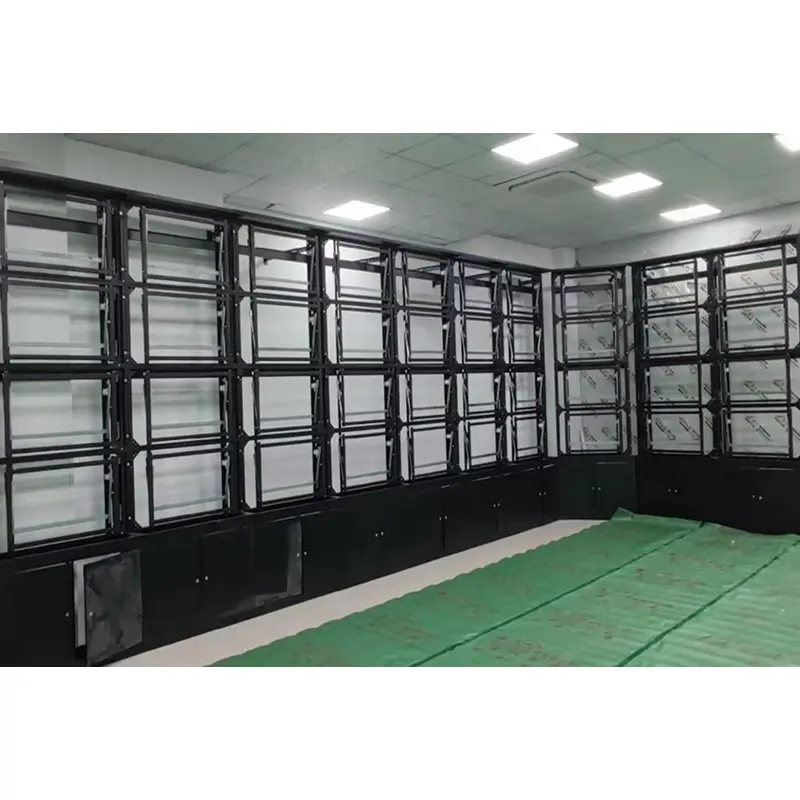

55 インチ ビデオ ウォール ブラケット

55 インチ ビデオ ウォール ブラケットは、視覚的に完璧な位置合わせを実現するように設計された精密設置システムです。 55 インチのナローベゼル ディスプレイ ユニットは継ぎ目の均一性に非常に敏感です。標準マウントでは、調整後のスプリングバックや温度変動による位置ずれが発生することがよくあります。本製品はデュアルナット緩み止め微調整機構を採用しており、調整範囲は上下左右±10mm、深さ±6mmとなっております。触覚的で正確な制御を提供し、ロックされた後のゼロドリフトを保証します。テレビスタジオの背景、美術館の大規模なデジタルアートの展示、旗艦店の壁面など、シームレスなビジュアルを要求するハイエンドの商業アプリケーションに最適です。

55 インチのビデオ ウォールに特別なブラケットが必要な理由

製品の利点

✅重荷重対応: 厚みのあるプロファイルと補強リブにより、49 インチのブラケットよりも 30% 高い一点耐荷重を実現し、長期間使用してもへたりません。

✅安定したスプライスギャップ：ロックナットと組み合わせた各パネルの独立したロックにより、温度変化や軽度の振動による位置ずれを防ぎます。

✅高い取り付け許容度: クロスビームとフック入口のガイドスロープにあらかじめ取り付けられた水平バブルレベルにより、重い 55 インチパネルを 1 人で簡単に取り付けることができます。

✅幅広い互換性: VESA 600×400mmおよび800×400mmの穴パターンをサポートし、主流ブランドの55インチビデオウォールパネルと互換性があります。

✅優れた耐候性：半屋外での展開に適した屋外グレードの粉体塗装。

材料および構造仕様

46インチと49インチのブラケットでのキーの比較

コア機能

1. 55インチ重量パネル向けにカスタマイズされた高耐久耐圧フレーム

メインビームには2.8mm冷間圧延鋼板を採用し、柱断面を60×40mmに拡大（49インチブラケット比30％断面積拡大）。実際のパネル重量はわずか 25 ～ 35kg の範囲ですが、パネル単体の荷重が 80kg 以上になるように設計されており、長期吊り下げでも曲げ、ねじれ、ヘタリがなく、十分な安全マージンを提供します。

2. リバウンド防止ロック付きの高精度 6 ウェイ微調整

垂直および水平調整範囲は±10mm、前後調整範囲±6mmに達し、46インチおよび49インチモデルよりも優れています。二重緩み止めナット構造により、明確な調整フィードバックとロック後のゼロドリフトを実現します。 -10℃から50℃までの温度変動や軽微な振動に対しても、接続ギャップは長期間安定した状態を保ちます。

3. 大型パネルのねじれを解消するねじれ防止補助フック

背の高い 55 インチのパネルは自重で水平にねじれる傾向があり、ギャップの高さが不均一になります。ねじれを完全に防止するために各パネルの背面に2つの横方向のストッパーが取り付けられており、接合ギャップの両端の高さの差が0.3mm以下を確保します。

4. デュアル取り付けモード: 壁掛けおよび床置き

•壁取り付け: コンクリートおよび固体レンガの壁の場合、M12 拡張ボルトで固定 (46/49 インチのブラケットに使用される M10 ボルトより大きい)

•床置き型: オプションの高耐久調整可能なフットパッドと下部クロスタイロッドを装備し、柱の外側への傾きを防ぎ、壁に穴あけができない場所に適しています。

5. 1人でも簡単に分解できるメンテナンス設計

吊り下げプレートとクロスビームをガイドスロープ付きの上下2段フックで接続します。パネルの取り外しは上方に10mm持ち上げてから外側に引くだけで、作業者1人でも簡単に行えます。ケーブルの抜き差しに便利なように、ブラケットの背面にはメンテナンス用の開口部が設けられています。

6. 半屋外シナリオ向けの屋外グレードの耐候性

屋外グレードのパウダーコーティングは、120 時間の塩水噴霧テストに合格しています (通常のブラケットでは 72 時間)。交通案内売店や屋外広告スクリーン、競技場の軒などの半屋外スペースにも使用でき、サビや色褪せに強いです。

インストール手順

2 人の作業者が必要です。 4 パネル セットの取り付けには 2.5 ～ 3 時間かかります (重量が重いため、小型サイズより 30% 長くかかります)

1.現地調査

壁の寸法を測定し、壁の種類 (コンクリート/無垢レンガ/軽量壁) を確認し、レイアウト プラン (例: 3×3) を決定し、フレームの取り付け位置に印を付けます。

2. メインフレームの固定

•壁取り付け: M12 拡張ボルトで壁に固定された水平梁 (1 列に 1 本) を 600mm 以下の間隔で取り付けます。

•床置き型: 左右の柱と下部クロスブレースを取り付け、M12 拡張ボルトで地面に固定し、斜めブレースで柱を補強します。

安定したベースを保証するために、レベルゲージを使用して水平および垂直レベルを繰り返し校正します。

3. 吊り下げプレートを事前に組み立てる

微調整ハンギング プレートを 55 インチ パネルの背面にある VESA 穴 (600×400 または 800×400) に取り付け、プレートを水平に保ちます。

4. パネルを 1 枚ずつ取り付けます

下の列から始めて、パネル フックをガイド スロープを介してビーム スロットにスライドさせ、下部のラッチを固定します。重い 55 インチのパネルを持ち上げてフックの位置を調整するには、2 人の作業者が行うことをお勧めします。

5. 精密な微調整

付属の六角レンチで6方向ジャッキネジ（垂直/水平/前後）を調整し、ねじれ防止ストッパーを利用して、ターゲットスプライスギャップ≤0.5mmの水平ギャップを確保します。

6. ケーブル管理

側面のケーブル トラフに沿ってワイヤを配線し、強電流ケーブルと弱電流ケーブルを分離し、後のメンテナンスのために背面のメンテナンス開口部を利用します。

7. 最終ロック

すべてのユニットの緩み止めナットを 2 重に締めて、全体の安定性を十分に検査します。

8. 電源投入テスト

電源を入れて表示効果をデバッグします。接続性能が要件を満たしたら使用可能になります。

アプリケーション シナリオと推奨構成

よくある質問

Q1: パネルの水平レベルは、取り付け後に個別に調整できますか?

A: はい。各パネルの吊り下げプレートは、垂直方向と水平方向に微調整できるように個別に設計されています。取り付け後でもジャッキネジで位置を変更できます。

Q2: 現場の状況に応じて接続寸法をカスタマイズできますか?

A: モジュラー構造では、行と列を自由に組み合わせて、プロジェクトの要求に応じて任意のサイズのビデオ ウォール マトリックスを構築できます。

Q3: 55 インチ ビデオ ウォール ブラケットは、長期間毎日使用すると変形したり緩んだりすることはありますか?

A: プレミアムスチール素材と保護コーティングにより、通常の屋内条件下での構造の変形や緩みを防ぎます。

Q4: 取り付けにはどのような工具が必要ですか?

A：インパクトドリル・電動ハンマー（12mm・14mmドリルビット）、レベルゲージ、8～10mmスパナ、4mm/5mm六角レンチ、巻尺、マジックペン。

Q5: 55 インチ ブラケットは 49 インチ / 46 インチ ブラケットと互換的に使用できますか?

A: 交換はお勧めしません。 55 インチ パネルの重量は 30% 増加し、高さは約 15 cm 高くなり、重心が異なります。このブラケットは、より太いメインビーム (2.8mm 対 2.0mm)、より広いコラム断面 (60×40mm 対 50×30mm)、より大きな調整範囲 (±10mm 対±6mm)、および M12 拡張ボルト (対 M10) など、対象を絞ったアップグレードを特徴としています。専用モデルを強くお勧めします。
