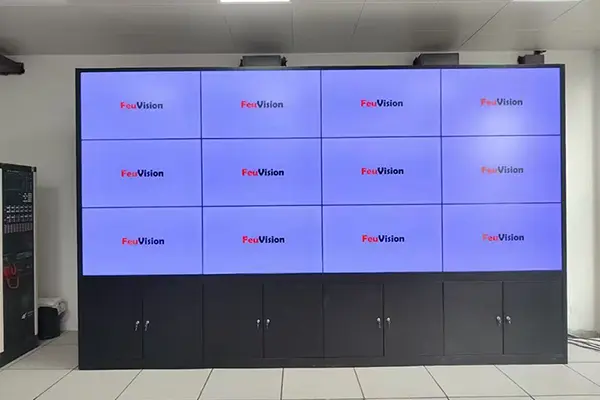

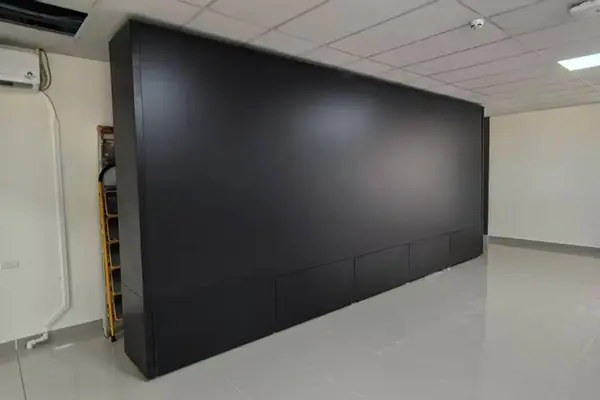

LCDビデオウォールマウント

LCD ビデオ ウォール マウントは、LCD ビデオ ウォール用に特別に設計されたモジュラー メタル サポート システムで、セキュリティ監視、カンファレンス センター、商業広告、交通指令センターなどのマルチスクリーン スプライシング シナリオに広く適用されます。精密な微調整機構を備えた高強度冷間圧延鋼板で作られており、壁掛けおよび床置き設置をサポートしており、パネルごとに独立して調整できるため、均一な接合ギャップと全体の表面が平坦になります。メーカーから直接供給されるため、OEMカスタマイズが可能です。

3 つの主要なエンジニアリングの問題点が解決されました

1. 不均一な接続ギャップ - 6 方向の微調整、最小ギャップは最大 0.5 mm

2. 長期のたるみ – 下部耐荷重ブラケット + 多点力ベアリング、8 年以内に変形なし

3. 難しいメンテナンス - 単一パネルの独立した分解、90 秒以内の交換

モデル選択ガイド

当社の LCD ビデオ ウォール マウントを選ぶ理由?

1. 正確なスプライシングギャップ制御のための6方向微調整

設置後のトリミングに便利な上下・左右・前後6方向の調整機構を搭載しています。壁の穴あけ誤差が ±5 mm であっても、スプライス ギャップを 0.5 ～ 1.5 mm に狭めることができます (スクリーン ベゼルの厚さによって異なります)。

調整範囲：

●縦:±8mm

●水平：±8mm

•Front-back:±5mm

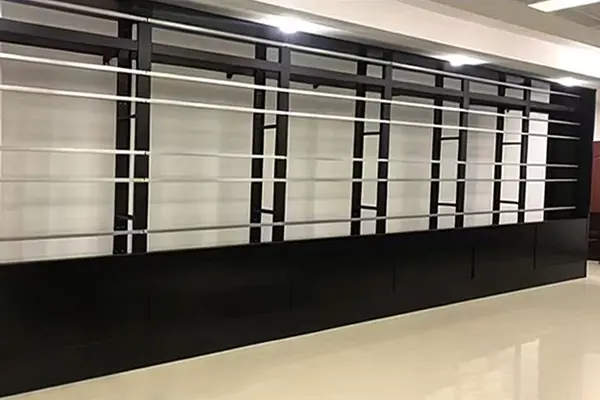

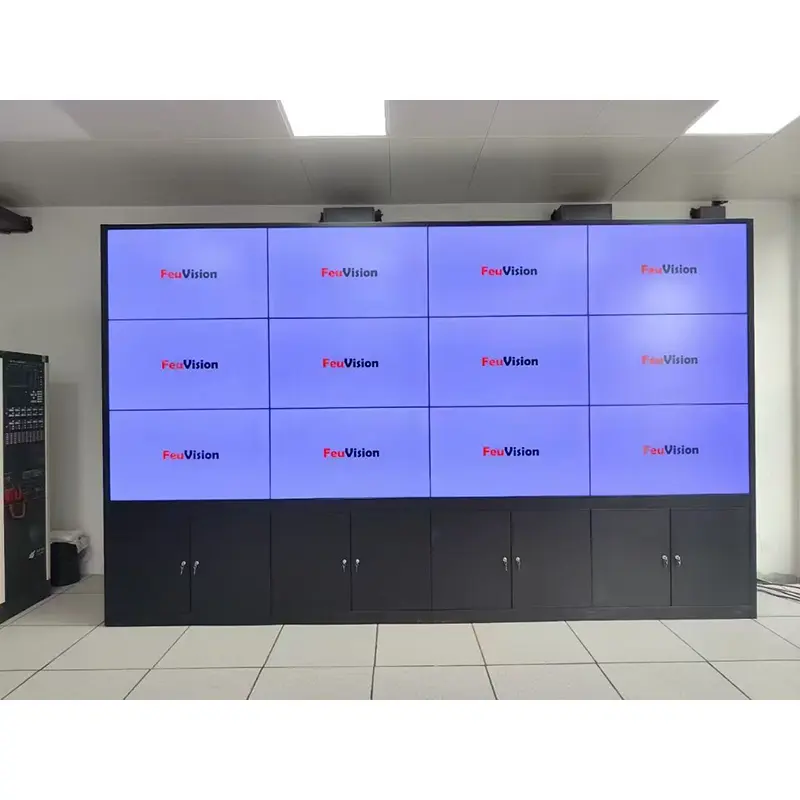

2. 柔軟なレイアウトを実現するモジュラーフレーム

精密位置決めラッチを備えた分割アセンブリ フレームは以下をサポートします。

•単列横レイアウト（1×N）

・多列マトリクスレイアウト（M×N）

・縦画面スプライシング（デジタルサイネージ用）

•横向きと縦向きの混合レイアウト

単一カラムの最大高さ: 4m (約 46 インチパネル 6 個/55 インチパネル 4 個)

複数の柱セットを並べて無制限に水平方向に拡張

3. 簡単なメンテナンスのための独立した分解

各パネルは別々のフックで固定されます。パネル不良交換や裏配線点検の場合：

✅隣接するスクリーンを解体する必要はありません

✅一人で90秒以内に分解可能

✅全体的な壁の安定性には影響しません。

4. ボトムロードブラケットがたるみを防止

1 枚の 55 インチ パネルの重量は最大 35kg です。通常のマウントは背面に吊り下げることのみに依存しており、長期間使用すると前方に傾いたり、底部が垂れ下がったりする傾向があります。

このマウントは、パネルの重量をクロスビームに分散するための下部荷重ブラケットを追加し、安全な単一パネル耐荷重が 80kg で、8 年以内に変形がありません。

5. すっきりとした外観を実現する隠蔽ケーブル管理

強電流と弱電流の配線を分離するためにフレーム内に予約された専用のケーブル配線チャネル:

HDMIケーブル、ネットワークケーブル、電源コードを完全収納

ビデオウォールの前面にワイヤーが露出していない

防火・保安検査基準適合品

6. デュアル設置モードであらゆるタイプの壁に適合

技術的パラメータ

設置手順 (参考として壁掛け)

作業員は 2 名必要です。 4 パネルのビデオ ウォールには約 2 時間かかります

壁掛け設置手順

1. 測定と位置決め: スプライスレイアウト図面に従って壁に穴あけ位置をマークし、レベルゲージで校正します。

2. クロスビームの固定: M10/M12 拡張ボルトを使用して、水平クロスビーム (列ごとに 1 つ) を間隔 ≤600mm で取り付けます。

3. ハンギング プレートを事前に取り付けます: 微調整可能なハンギング プレートをスクリーンの背面の VESA 穴に固定し、水平方向の位置を確保します。

4. スクリーンの取り付け: 一番下の列から始めて、スクリーンのフックをクロスビームのスロットにスライドさせ、ラッチを固定します。

5. スプライシングギャップの微調整: 六角レンチを使用して 6 方向ジャッキネジを調整してギャップを 1.0mm 以下に狭めます。

6. ケーブル管理: すべてのケーブルをワイヤ トラフに配線し、緩み止めネジを締めます。

7. 電源投入テスト: 画像の連続性を確認し、確認後に使用します。

床置き設置手順

1. 柱の組み立て: 左右の柱を下部クロスブレースで接続し、調節可能なフットパッドを取り付けます。

2. レベル調整: フットパッドを回転させて高さを調整し、レベルゲージで校正します。

3. 斜めブレースの追加: 高さが 2m を超える場合は、補強のために斜めブレースを必須とします。

4. スクリーンの取り付け: 壁に取り付ける手順のステップ 3 ～ 5 に従います。

5. 最終ロック: すべての接続ボルトを締めて、テストのために電源を入れます。

該当するシナリオ

従来のマウントとの比較

よくある質問

Q1: このマウントはどのサイズのビデオ ウォール パネルに適合しますか?

A: 主流の 46 インチ、49 インチ、55 インチのビデオ ウォール パネルと互換性があります。他のサイズ (43 インチ、65 インチ) については、専用モデルを確認するか、カスタマイズについてお問い合わせください。

Q2：部分的に故障したパネルの交換は面倒ですか？

A: 独立した吊り下げ設計により、ビデオ ウォール全体の安定性に影響を与えることなく、単一パネルを個別に分解できます。

Q3: マウントは湾曲した LCD スプライシング パネルに適合しますか?

A: 標準のビデオ ウォール マウントはフラット構造です。曲面 LCD パネルには曲面アダプタが必要です。カスタム湾曲アーム処理用に曲率半径と接合ラジアンを提供します。

Q4: 画面の最大負荷容量と安全係数はどれくらいですか?

A: 設計された単一パネル耐荷重: 80kg (破壊試験荷重 ≥ 160kg)、安全率 ≥ 2.0。最も重い主流の 55 インチ パネルは約 30kg、65 インチ パネルは最大 45kg で、どちらも設計制限をはるかに下回っています。設置前に壁または地面の実際の耐荷重を確認してください。

Q5:壁掛けタイプと床置きタイプの選び方は？

答え:

・コンクリート・レンガ壁→壁掛け（低コスト、省スペース）

•ガラス/大理石/軽量鋼竜骨壁（穴あけ禁止）→床置き（装飾の損傷なし）

・複数拠点での移動利用→モバイルトロリーマウント（キャスター付）

Q6: 他のブランド (Samsung/LG/BOE) のスクリーンと互換性がありますか?

A: はい。 VESA 取り付け穴は 200×200mm ～ 800×600mm をカバーしており、市販の 46 ～ 55 インチの商用ビデオ ウォール パネルの 95% 以上と互換性があります。特殊な穴パターンにはアダプター プレートまたはカスタム機械加工が利用可能です。

当社を選ぶ理由

•10年以上のビデオウォールマウント製造経験

・ISO9001:2015品質マネジメントシステム認証取得

•板金加工、溶射、組み立てを完全に社内で行う自社工場

•輸出経験：ヨーロッパ、アメリカ、東南アジア、中東を含む30カ国以上に製品を販売

•カスタマイズ機能: 3D 図面確認によるフルプロセスの OEM/ODM サポート

•アフター保証：24時間以内に対応、48時間以内に解決策を提供します。
